SWT-3.0シリーズ
使用条件
| 標準処理流量 | ～2L/min(ANR) (ANRは20℃、大気圧の状態に換算した流量を意味します。) |
|---|---|
| 使用温度範囲 （供給・周囲雰囲気とも） |
-15℃（凍結なきこと）～80℃ |
| 入口使用圧力範囲 | -0.03 ～ 0.5 MPa(Gauge) at 25℃（中空糸乾燥状態） |
| 使用可能ガス | 空気、呼気、N2、CO2、O2 ほか（詳細はお問い合わせください） |
外寸寸法
単位:mm
| モデル | 寸法 | ||
|---|---|---|---|
| A | B | ||
| BF | P6 | ||
| SWT-3.0-015 | 200 | 150 | |
| SWT-3.0-030 | 350 | 300 | |
| SWT-3.0-060 | 650 | 600 | |
別口径モデルもございます。お気軽にお問合せください。
継手一覧
| 中空糸外径 φ[mm] |
継手 | 呼称 | 接続口径 φ[mm] |
継手イメージ | 有効長[mm] （カタログＢ寸法） |
|---|---|---|---|---|---|
| 3.0 | バーブ | BF | 3.20 （先端 2.50） |
 |
カタログ掲載品 150, 300, 600mm その他、ご希望の長さで 製作いたします。 ご相談ください。 |
| ストレート | P6 | 6.00 |  |
||
継手の材質はPP（ポリプロピレン）です。

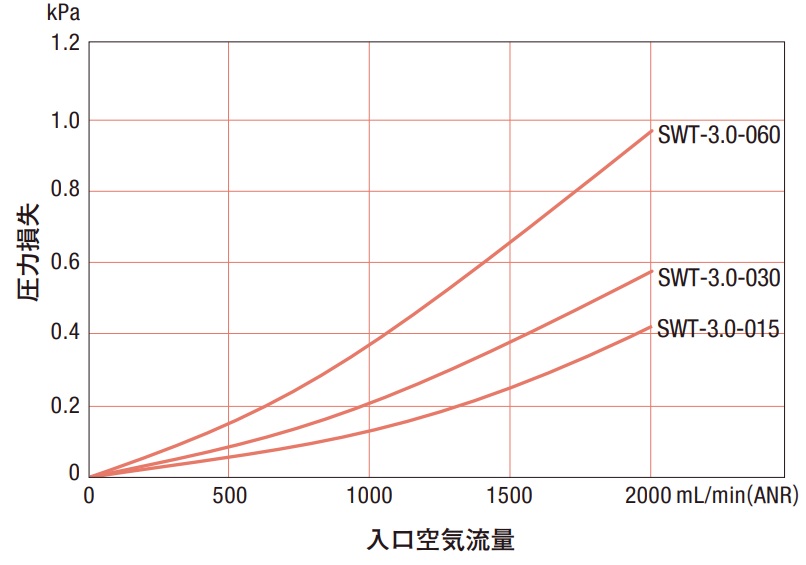

圧力損失

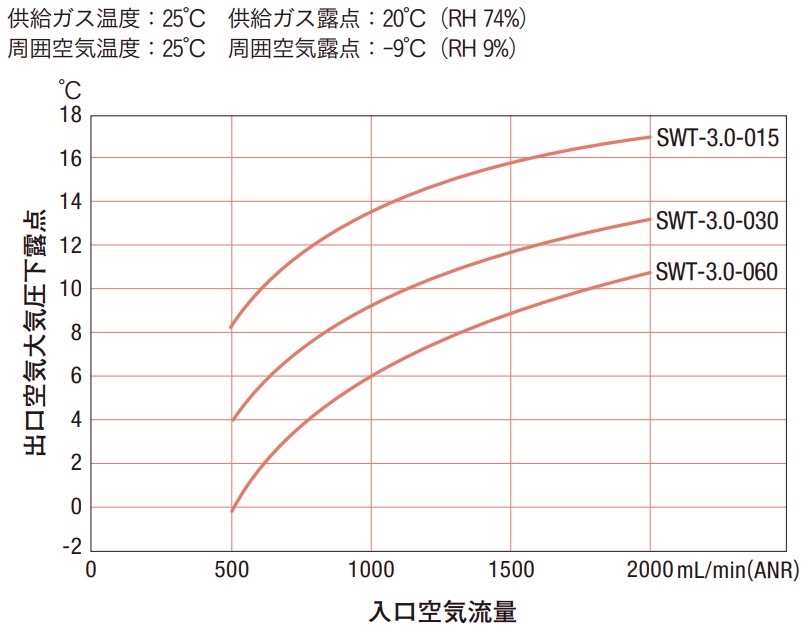

除湿性能
商品バリエーション
- サンセップに関するお問合せ
特注仕様・OEMも承りますので、ご相談下さい。
