SWT-1.3シリーズ

使用条件

標準処理流量 ～300mL/min(ANR)
(ANRは20℃、大気圧の状態に換算した流量を意味します。)
使用可能ガス 空気、呼気、N2、CO2、O2 ほか（詳細はお問い合わせください）
使用温度・圧力範囲 条件によって変わります。詳細はお問い合わせください。

外寸寸法

単位:mm

モデル 寸法
A B
MM FF BF P4 SS
SWT-1.3-015 194 185 200 184 150
SWT-1.3-030 344 335 350 334 300
SWT-1.3-060 644 635 650 634 600

別口径モデルもございます。お気軽にお問合せください。

継手一覧

中空糸外径
φ[mm]		 継手 呼称 接続口径
φ[mm]		 継手イメージ 継手間長さ
(B寸法)[mm]
1.3 ルアー（オス） MM - カタログ掲載品
150, 300, 600mm

その他、ご希望の長さで
製作いたします。
ご相談ください。
ルアー（メス） FF -
バーブ BF 2.55
（先端 1.60）
ストレート P4 4.00
SUSパイプ SS 1.27

継手の材質はPP（ポリプロピレン）です。

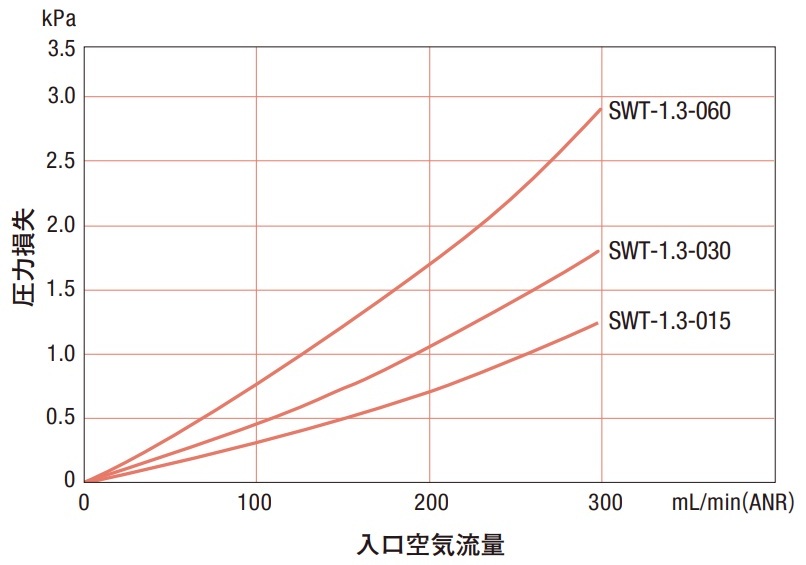

圧力損失

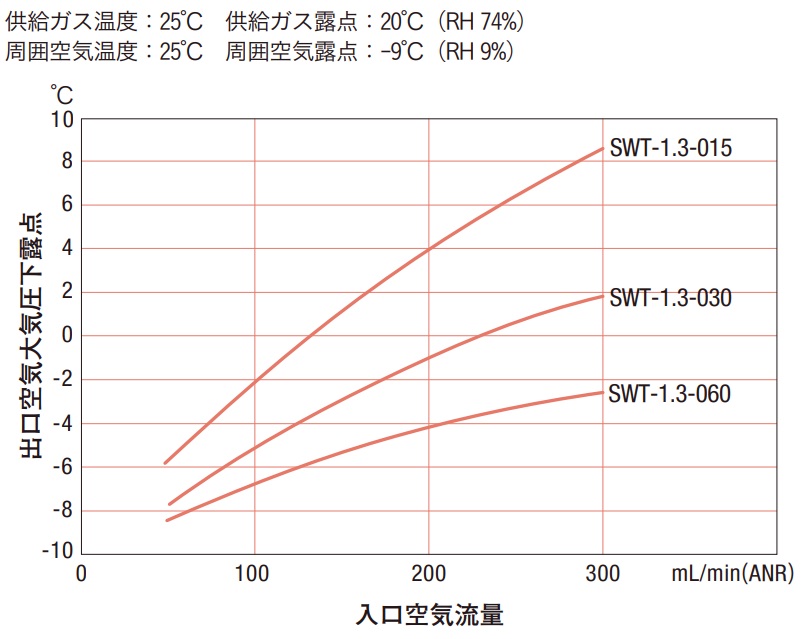

除湿性能

商品バリエーション

  • 供給ガスの元弁を徐々に開いて、本製品および各接続部に漏れが無いことを確認して下さい。
    　注：漏洩があってはならないガスにご使用の際は、空気などを用いて事前にリークチェックをお願いします。
  • 本製品は屋内仕様です。構成部材は合成樹脂材料ですので、直射日光・雨水・高温輻射熱などを受けない場所に設置して下さい。
    また、機械的外力・衝撃などを加えないようにして下さい。
  • 製品の性能を発揮するため、減圧弁あるいは流量調整弁をご使用の場合は下記の位置に接続して下さい。
    　・除湿用途：本製品のガス出口側に接続して下さい。
    　・加湿用途：本製品のガス入口側に接続して下さい。
  • 供給ガス中にドレン（凝縮水）を入れると、本製品の除湿性能と強度が低下します。
    中空糸が破損することもありますのでドレンを入れないで下さい。
  • アンモニアを流通させますと性能が低下しますのでご注意下さい。
