SWG系列

使用条件范围

  • swg-a01-series
  • swg-035_100-series
使用及适用流体 气体分析用样气的除湿
SWG-A01 系列
入口流体温度 PP系列 -15 ~ + 80℃ (无冻结) 为了保持除湿性能,
建议降低入口流体温度(Tinlet)和环境温度(Tambient)的温度差,
推荐在以下范围内使用。
| Tinlet - Tambient | ≦5℃
KF系列 -15 ~ + 100℃ (无冻结)
环境温度 PP系列 -15 ~ + 80℃ (无冻结)
KF系列 -15 ~ + 80℃ (无冻结)
入口流体
压力范围
  • 供给气体:-0.04 ~ 0.5MPa (Gauge) at 25℃

    上述数值是中空纤维干燥状态下的压力范围。
    根据中空纤维湿润状态和使用温度的不同,
    会产生右图所示的变化。

反吹气体: 0~ 0.05MPa(Gauge)
SWG-035,100 系列
入口流体温度 PP系列
PS系列
SS系列
-15 ~ + 60℃ (无冻结) 为了保持除湿性能,
建议降低入口流体温度(Tinlet)和环境温度(Tambient)的温度差,
推荐在以下范围内使用。
| Tinlet - Tambient | ≦5℃
环境温度
入口流体
压力范围
  • 上述数值是中空纤维干燥状态下的压力范围。
    根据中空纤维湿润状态和使用温度的不同,
    会产生右图所示的变化。

反吹气体: -0.04 ~ 0.05MPa (Gauge) at 25℃

注)本图表为中空纤维的反吹气路压力接近大气压时的使用情况。中空纤维膜的湿润状态或冷凝水的混入会导致可使用压力发生变化。
如果您需要在负压或加压状态下使用反吹气路,请向经销商或本公司咨询。

标准规格

型号 接头材质 标准流量
L/min(. ANR)
长度 接头尺寸 重量
gf
全长
mm
反吹口间距
mm
供给气体
入口/出口
反吹气体
入口/出口
SWG-A01-03/PP PP ~2 390 300 Ø6.35mm
(Ø1/4inch)
Ø6.35mm
(Ø1/4inch)
40
SWG-A01-03/KF PVDF 55
SWG-A01-06/PP PP 690 600 50
SWG-A01-06/KF PVDF 65
SWG-A01-12/PP PP 1290 1200 75
SWG-A01-12/KF PVDF 90
SWG-A01-18/PP PP 1890 1800 100
SWG-A01-18/KF PVDF 115
SWG-A01-24/PP PP 2490 2400 125
SWG-A01-24/KF PVDF 140
SWG-A01-36/PP PP 3690 3600 175
SWG-A01-36/KF PVDF 185
SWG-035-06/PP PP ~4 714 600 Rc1/4
(NPT1/4)
Rc1/8
(NPT1/8)
240
SWG-035-12/PP PP 1314 1200 350
SWG-100-03/PS PP ~12 414 300 1000
SWG-100-03/SS SUS316 1200
SWG-100-06/PS PP 714 600 1200
SWG-100-06/SS SUS316 1450
SWG-100-12/PS PP 1314 1200 1680
SWG-100-12/SS SUS316 1925

使用注意事项

关于供给气体

  • 为了去除供给气体中的冷凝水以及异物等,请在供给气体入口处安装过滤精度5μm以下的过滤器。
  • 用于注油式空压机线路时,请在供给气体入口处安装过滤精度0.3μm以下(95%捕集率)的油雾分离器,将油雾浓度降低至1mgf/Nm3以下。
  • 供给气体必须干净,不能混入异物、腐蚀性气体、有机溶剂、化学药品等。
  • 使用减压阀时,为了提高除湿效率,建议将减压阀安装在干燥气体出口一侧。

关于反吹气体

  • 为了将透过中空纤维膜的水蒸气带走并排出,让生成的干燥气体的一部分或者从外部供给的干燥气体吹扫中空纤维的外侧。该气体称为“反吹气体”。
    • 反吹气路出口需要对大气开放或者为负压。
    • 反吹气体或者样气需要经过无害处理后排放,或者排放到安全的场所。
    • 反吹气量调节阀必须安装在反吹气体入口处的上游侧。

连接方式举例

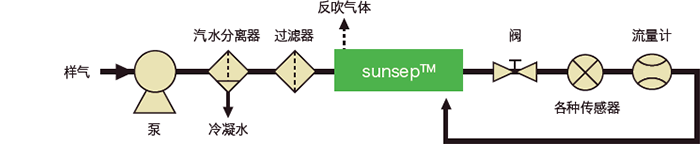

样气全部用作反吹气体

  • 更加适用于样气流量较小的情况。
  • 由于样气通过分析仪之后用作反吹气体,在设计合适的供给压力时需要考虑分析仪器处产生的压力损失。

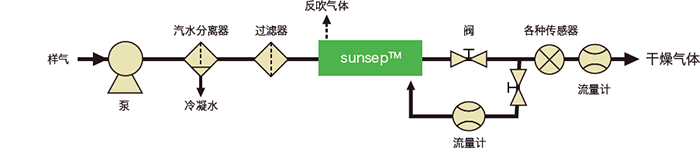

将产生的干燥样气的一部分用作反吹气体

  • 更加适用于样气流量大,供给压高的情况。

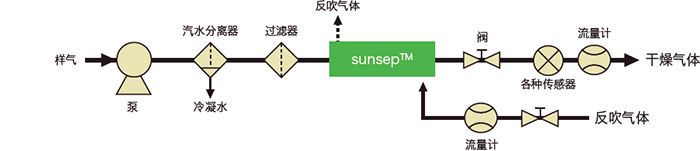

单独提供反吹气体的情况

  • 更加适用于在现场有条件使用仪表风或者干燥氮气的情况。
  • 相比案例1和2,在样气压力较低的时候,也可获得稳定的除湿性能。
  • 除湿性能会因为反吹气体的干燥度的不同而异。

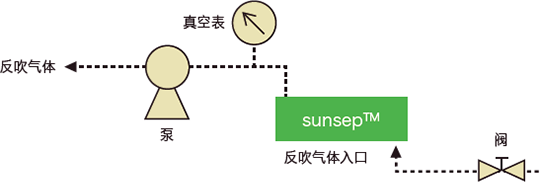

利用真空泵抽负压的案例

  • 利用真空泵抽负压的连接方式请参考下图。
